Компания Apple кладёт в комплект с новыми iPhone 15 Pro простой кабель USB-C 2.0, хотя смартфоны поддерживают USB-C 3.0. Но Apple продаёт кабель Thunderbolt 4 (USB?C) Pro по цене от 70 до 160 долларов в зависимости от длины. Авторы портала Lumafield решили оценить такой кабель при помощи рентгеновского томографа Neptune, чтобы понять, стоит ли кабель Apple своих денег.
Оказалось, что продукт купертинцев действительно на голову превосходит дешёвые кабели, продающиеся на рынке.
_large.png)

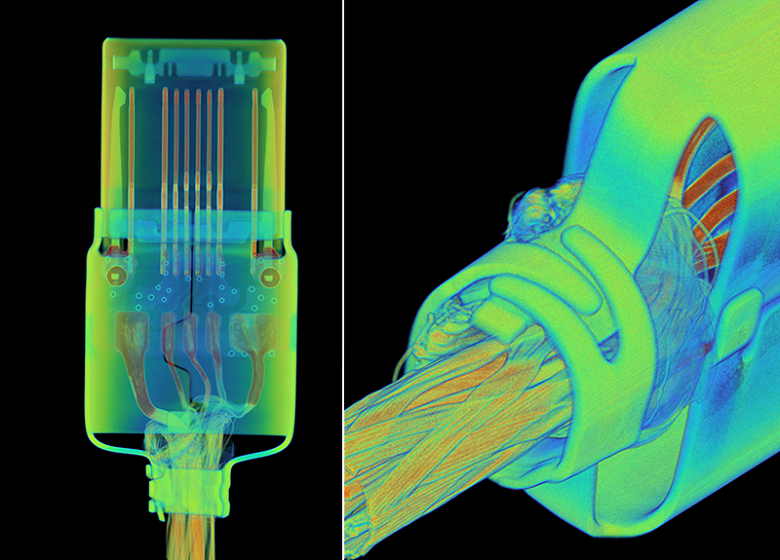

Разъем имеет жесткий пластиковый корпус; под ним находится металлический экран, полностью приклеенный к корпусу разъема — все сделано из нержавеющей стали. Там, где шнур выходит из разъема, мы видим цельный компенсатор натяжения, обжатый с восьми разных сторон, который экранирует всю нижнюю часть узла.
Разъем Thunderbolt обеспечивает максимальную производительность практически во всех точках; он имеет 24 контакта, все они установлены независимо на 10-слойной печатной плате. Отфильтровав подложку печатной платы с меньшей плотностью в нашей визуализации Voyager, мы обнаруживаем множество слепых и скрытых переходных отверстий. Слепые переходные отверстия соединяют внешний слой с внутренними слоями, но не проходят через всю плату, тогда как скрытые переходные отверстия соединяют только внутренние слои и не видны снаружи.
Еще одна любопытная вещь, спрятанная в плате, — это покачивание на одной из дорожек. Он содержит небольшой обходной путь, чтобы убедиться, что его длина равна длине его парной трассы, что особенно важно при сверхскоростной передаче данных.
Кабель Thunderbolt содержит три различных типа проводов, соответствующих его отдельным возможностям зарядки и передачи данных. Коаксиально экранированные жилы кабеля представляют собой высокоскоростные линии передачи данных. Большинство неэкранированных проводов передают питание, но два из них предназначены для передачи данных и поддерживают устаревшие функции USB 2.0. Провода и их экраны выведены на печатную плату отдельно.
Подводя итог, авторы говорят, что кабель Apple представляет собой потрясающее произведение точной инженерии.
Что же касается более дешёвых кабелей, тут всё намного хуже. К примеру, кабель Amazon, который стоит на порядок меньше кабеля Apple, хотя и поддерживает передачу до 60 Вт мощности, соответствует лишь стандарту USB 2.0. У этого кабеля всего 12 контактов, пересекающих друг друга, заземлённый экран внутри корпуса и небольшая микросхема для управления питанием и передачей данных.

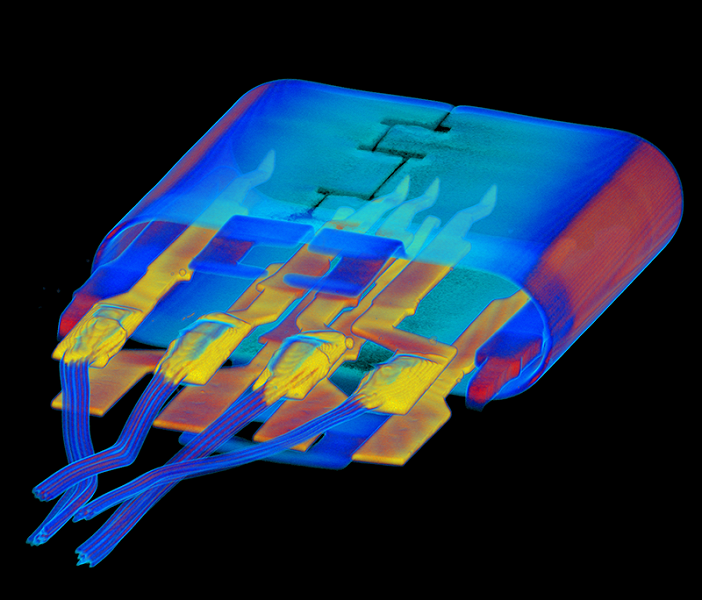

Кабель NiceTQ USB-C за 6 долларов ещё более примитивен. Он не имеет экранирования, а корпус разъёма располагается в формованном пластике без какого-либо соединения с заземляющим проводом кабеля. Компенсатор натяжения кабеля представляет собой всего лишь резиновое продолжение пластикового корпуса вилки, без металлического армирования, в отличие от двух предыдущих разъемов. Внутри разъема восемь контактов, но к кабелю подключаются только четыре из них. У этого кабеля вообще нет никакой печатной платы.
